Схема подключения бойлера к водопроводу
Порядок заполнения и слива бойлера
В этой статье мы рассмотрим схему подключения электрического накопительного водонагревателя (бойлера) к системе водоснабжения квартиры, а так же расскажем как наполнить бойлер водой и как слить воду из бойлера для его замены или ремонта.
Основные элементы схемы подключения бойлера:
- кран 1 — вводной кран горячей воды
- кран 2 — вводной кран холодной воды
- кран 3 — кран подачи горячей воды из бойлера
- кран 4 — кран подачи холодной воды в бойлер
- кран 5 — кран подсоса воздуха для слива бойлера
- кран 6 — сливной кран
- предохранительный клапан
Вместо крана 3 и 4 может быть использован один из выводов соответствующего коллектора.

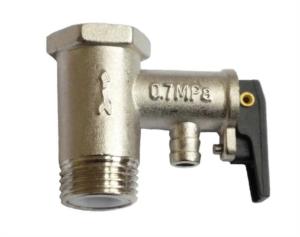

Предохранительный клапан водонагревателя
Предохранительный клапан совмещает в себе две функции:
1-Обратный клапан, то есть он пропускает воду только в одном направлении, к бойлеру. Это нужно для предотвращения самопроизвольного слива воды из бака, например при отключении холодной воды, для предотвращения перегорания нагревательного элемента бойлера.
2-Клапан аварийного сброса давления. При нагревании воды в бойлере повышается давление, если оно превысит допустимое значение, небольшая часть воды будет сброшена через клапан. Поэтому лучше заранее осуществить отвод воды от клапана давления в канализацию с помощью резинового шланга. Обычно этот клапан входит в комплектацию водонагревателя. Бывают двух видов: с флажком и без него. Флажок позволяет вручную стравливать воду из бойлера, но его пропускная способность очень невелика, и если емкость бака большая, то сливать воду через предохранительный клапан придется в течение нескольких часов. Для удобства и ускорения процесса слива воды, устанавливается сливной кран 6.
Флажок предохранительного клапана часто бывает зафиксирован винтом и возникает вопрос откручивать его или нет, не влияет ли это на функционирование клапана. Отвечаем: это защита от случайного открывания клапана вручную, например от детей. На функционирование клапана в автоматическом режиме не влияет. Можно не откручивать. Если нужно воспользоваться клапаном для слива воды или для профилактики, винт удаляется.
Установка предохранительного клапана при монтаже бойлера обязательна, также нельзя вместо него устанавливать обычный обратный клапан. В этом случае вторая функция не выполняется и водонагреватель может просто разорвать давлением!
Cкачать схему
Как определить закрыт шаровоый кран или открыт?
Включение бойлера в работу осуществляется переключением нескольких вентилей. Иногда возникают сложности с определением, в каком положении сейчас находится кран - в открытом или закрытом. Это легко можно сделать по положению воротка, который бывает выполнен в виде бабочки или рычага.
- Кран закрыт - бабочка или рычаг расположены поперек оси крана, как бы перекрывая направление тока воды.
- Кран открыт - вороток расположен вдоль оси крана.
Заполнение бойлера водой и приведение его в рабочее состояние
Порядок открывания и закрывания кранов тоже имеет значение, поэтому лучше его не нарушать, особенно, если вы не знаете принципа работы системы.
- - закрыть сливные краны 5 и 6
- - закрыть кран 1 (вводной кран горячей воды)
- - открыть кран 3
- - открыть кран 2 (вводной кран холодной воды)
- - открыть кран 4
После этого вода начнет поступать в бойлер, и он частично заполнится, чтобы полностью заполнить бак нужно на время открыть кран 5, или горячую воду на любом смесителе, чтобы воздух находящийся в бойлере вышел. Как только вода потечет из крана — бак заполнен, система готова к работе. Теперь нужно включить электропитание бойлера.
Отключение бойлера
Обычно водонагреватель в квартире устанавливается для обеспечения горячей водой на время ее отключения, поэтому после того, как подача горячей воды от центральной котельной восстановлена, нужно отключить бойлер и восстановить обычную подачу воды от стояков. При этом воду из бойлера можно не сливать. Для этого нужно:
- - закрыть кран 4
- - закрыть кран 3
- - открыть кран 1
- - открыть кран 2
Слив воды из бойлера
Полный слив воды из водонагревателя требуется для его замены или ремонта, а так же на зимний период в неотапливаемых помещениях, например на даче. Не забудьте отключить электропитание.
- - закрыть кран 4
- - закрыть кран 3
- - открыть кран 6, при этом часть воды сольется в канализацию
- - открыть кран 5, чтобы слилась остальная вода. Если в вашей системе нет крана 5 (его не всегда устанавливают), нужно:
- - закрыть кран 1
- - открыть кран 3
- - открыть кран горячей воды на смесителе
- - открыть соответствующий смесителю вентиль на коллекторе горячей воды
После того как вся вода сольется
- - закрыть кран 5
- - закрыть кран 6
- - закрыть кран 3
- - закрыть кран 4
- - открыть кран 1 и 2, чтобы восстановить обычную подачу воды от стояков горячей и холодной воды.
Организация слива бойлера в канализацию
Поскольку полный слив воды из бойлера требуется не часто, можно не делать постоянного подключения кранов 5 и 6 к канализации, тогда придется во время слива пользоваться емкостью, подходящей по объему или временно подсоединять шланги к этим кранам. Но гораздо удобнее обеспечить постоянное подключение. Трудность состоит в том, что сложно обеспечить герметичное подключение шлангов к системе канализации, иначе ароматы из стояка будут просачиваться в квартиру. Можно, конечно воспользоваться силиконом, но гораздо практичнее использовать гибкую подводку для смесителя елочка. Один конец с гайкой легко прикручивается к сливному крану, а второй, тот который обычно вкручивается в смеситель, ввинчиваем от руки в отверстие, просверленное в стандартной заглушке ПВХ трубы. Отверстие должно быть чуть меньше диаметра резьбы на шланге. Металлический хвостовик шланга легко нарезает резьбу в пластмассе, а резиновое кольцо уплотнит соединение, когда шланг будет вкручен. Таким же способом можно сделать отвод воды от самопромывных фильтров, останется только изредка открывать и закрывать краны для промывки. Кран 5 не обязательно подключать к канализации, он нужен, чтобы впустить воздух в систему и во время слива воды из него почти ничего не капает.
Несколько примеров подключения бойлера из нашей практики. Подключение выполнено на полипропиленовых трубах.
