Как смонтировать теплый пол под стяжку - фотоинструкция

В этой статье мы хотим показать, как на практике выглядит монтаж тёплых полов под стяжку. Подробнее о разновидностях тёплых полов можно прочитать в нашей статье: теплый пол. Подробная инструкция по монтажу прилагается к каждому комплекту тёплых полов, мы попробуем дополнить её фотоотчётом с места проведения реальных работ.

Производители тёплых полов настоятельно рекомендуют использовать слой теплоизолирующего материала, который укладывается непосредственно под нагревающий кабель. Он повышает показатели теплоотдачи и экономичности тёплого пола. При этом их не очень волнует прочность стяжки, а ведь это тоже немаловажно. Тонкая стяжка, не связанная с основанием, скорее всего, быстро потрескается, при неравномерной нагрузке может продавливаться. А при увеличении толщины стяжки, ухудшается теплоотдача. Да и не в каждой квартире можно позволить себе роскошь отказаться от нескольких лишних сантиметров высоты потолка. В помещениях склонных к промерзанию снаружи (балкон, лоджия) теплоизолирующий слой всё же необходим. Лучше всего уложить его сразу на бетонную плиту, затем налить выравнивающую стяжку, смонтировать тёплый пол и залить тонкой чистовой стяжкой. Тогда и стяжка будет прочной, и пол промерзать не будет. В нашем случае тёплые полы укладывались внутри квартиры, поэтому от теплоизолирующего слоя решено было отказаться.

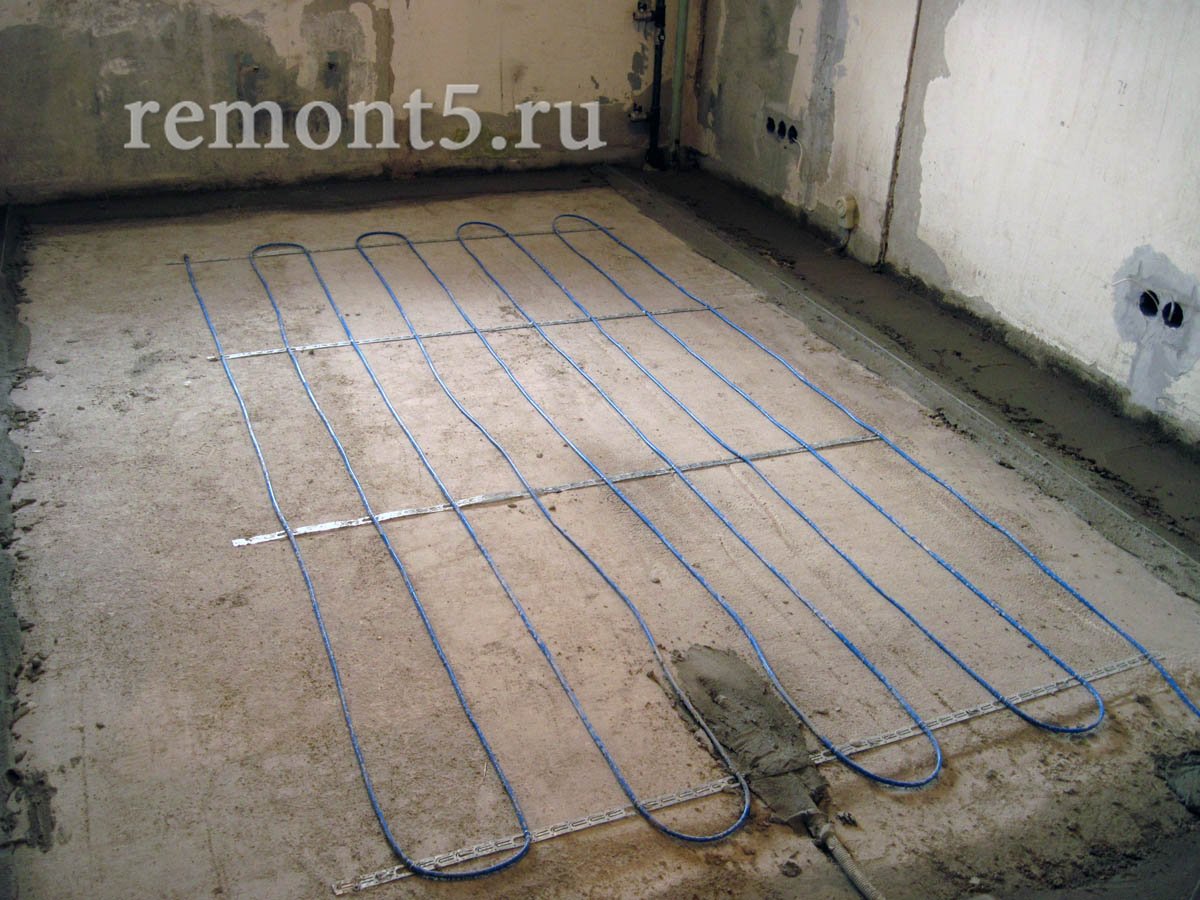

На фото показаны основные элементы тёплого пола при монтаже под стяжку. Предварительно была налита выравнивающая цементно-песчаная стяжка по уровню. Тёплые полы не рекомендуется укладывать, там, где впоследствии будет стоять мебель, во избежание перегрева нагревающего кабеля. Мы сделали отступы от стен по 60 сантиметров. Затем подготавливается штроба в стене под кабели и монтируется подрозетник для установки терморегулятора. Если длинны кабеля не хватает, то можно внизу стены, у пола установить дополнительную распаечную коробку.

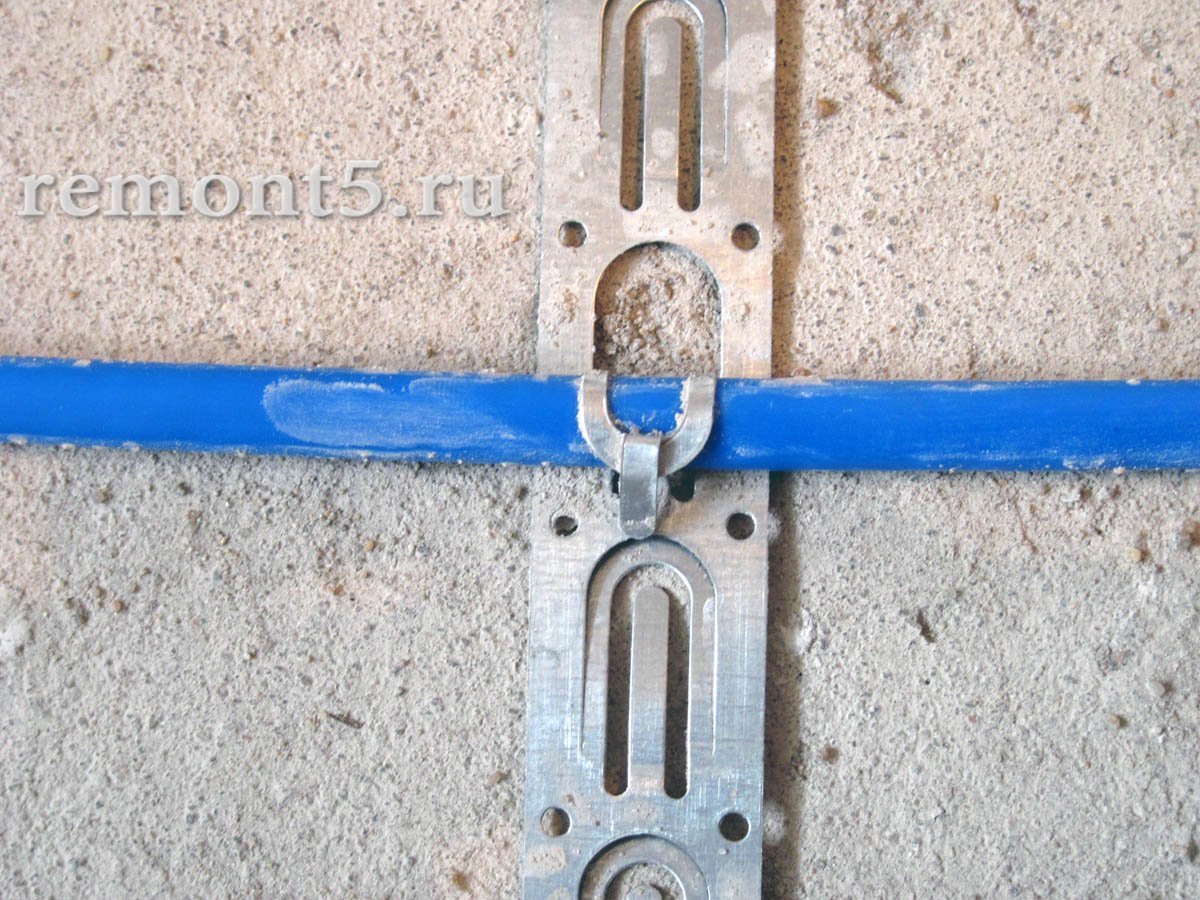

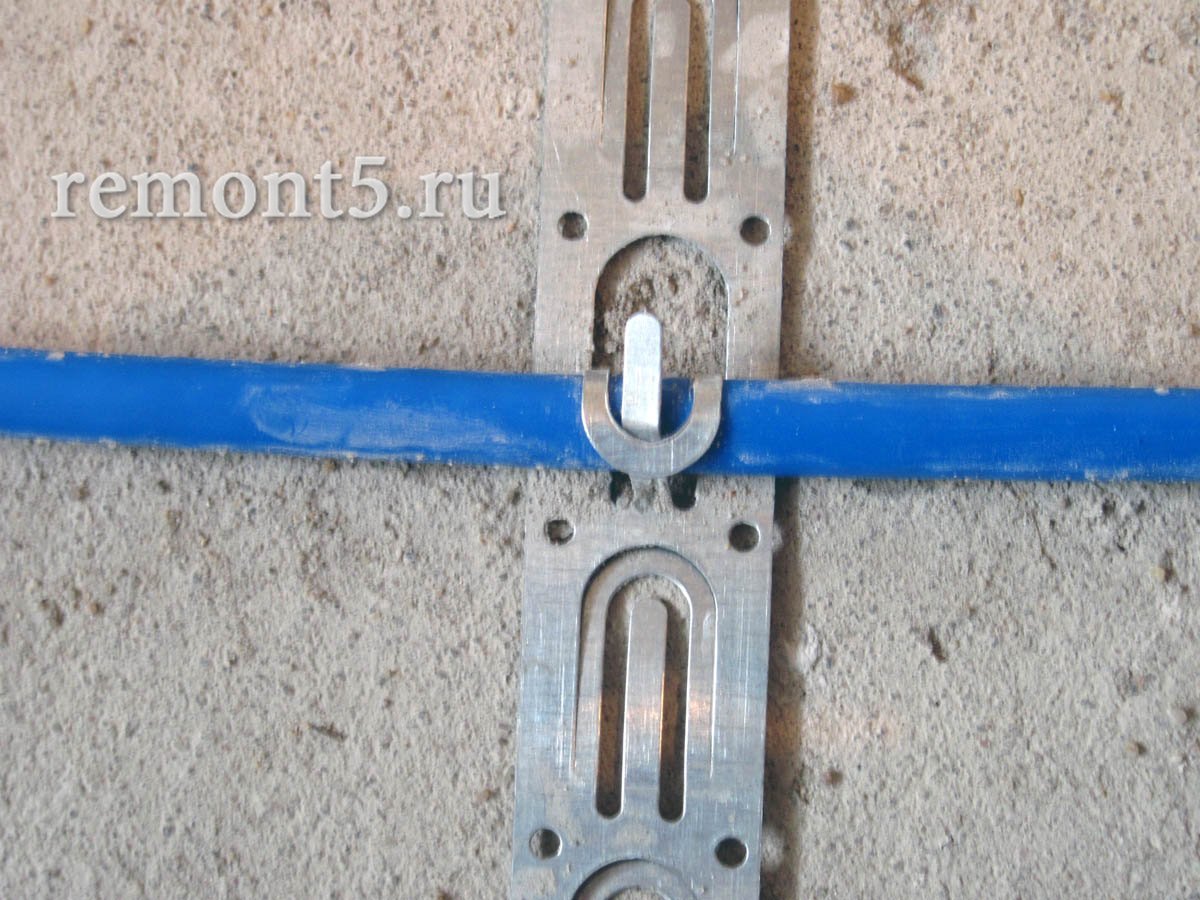

Затем крепим металлическую монтажную ленту (даётся в комплекте к тёплому полу) к стяжке с помощью дюбелей и саморезов. Закрепляем нагревающий кабель с помощью язычков на монтажной ленте. Шаг можно вычислить по площади нагреваемой поверхности и длине нагревающего кабеля. Удобно крепить кабель через равное количество язычков монтажной ленты. Если остался лишний кабель, или не хватило, тогда уменьшите или увеличьте шаг между петлями тёплого пола. Не забудьте про термодатчик пола. Он укладывается между петлями нагревающего кабеля, на равном расстоянии, не пересекая их. Датчик укладывается в гофрошланге с заглушенным концом. Для уменьшения толщины стяжки, делаем неглубокую штробу в полу под гофрошланг датчика. Сильно заглублять не надо, датчик должен находиться максимально близко к поверхности пола. Гофрошланг с термодатчиком нужно уложить с максимально плавными изгибами, чтобы можно было в случае выхода из строя вытянуть дефектный датчик и просунуть новый, не вскрывая пола. А такие случаи были в нашей практике. Гофрошланг с датчиком пола можно сразу же примазать к стяжке цементным раствором, чтобы не всплывал при наливании чистовой стяжки.

В подрозетник для терморегулятора должны заходить следующие кабели: Подводящий кабель 220 вольт, нагревательный кабель тёплого пола (в случае двухпроводного тёплого пола - два конца), термодатчик пола в гофрошланге.

Устанавливаем по уровню штукатурные маячки. Если черновая стяжка сделана по уровню, то просто подкладываем под них одинаковые прокладки, например кусочки тех же маячков и примазываем к стяжке. Лучше это сделать накануне, чтобы раствор успел схватиться, тогда маячки не будут сдвигаться во время работы. При использовании сантиметровых маячков толщина чистовой стяжки получится - 2 сантиметра. Маячки не должны попадать на нагревающий кабель тёплого пола.

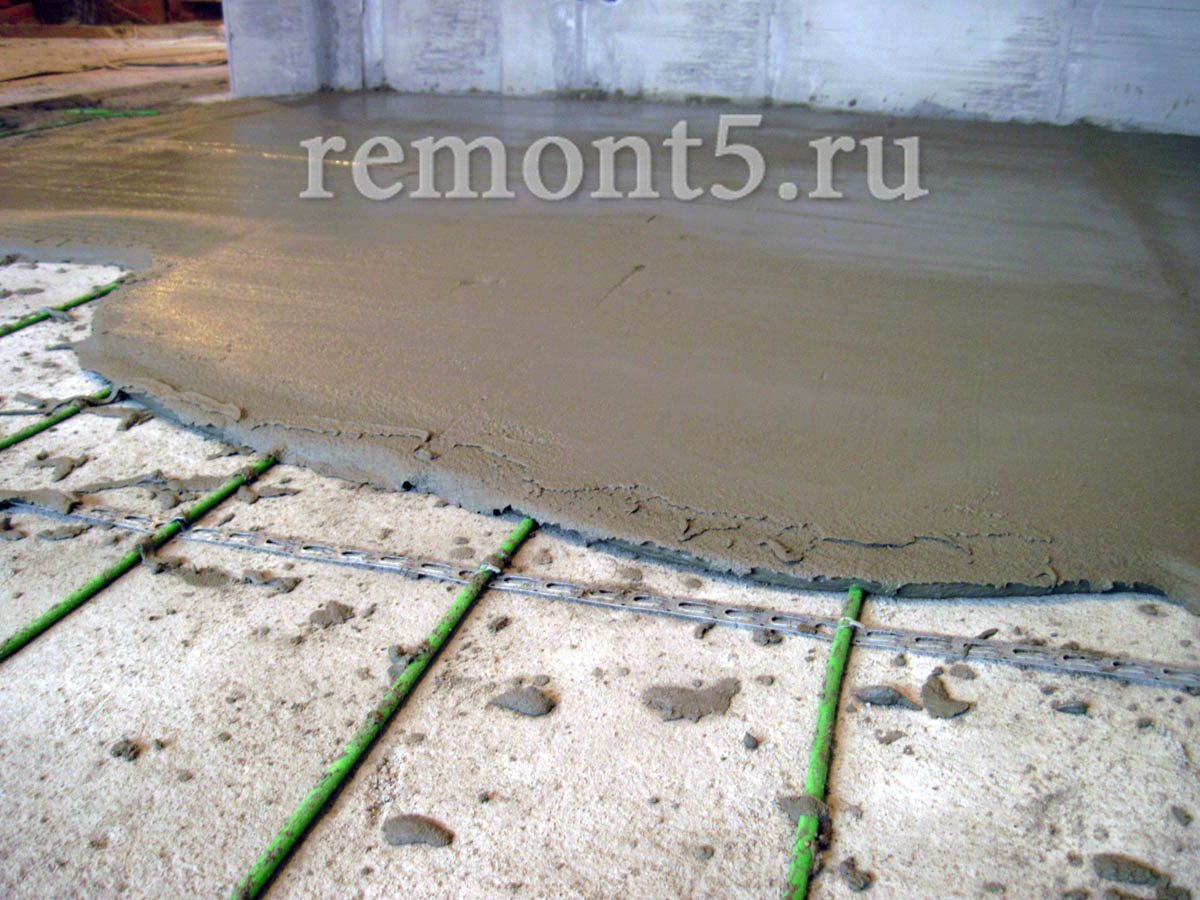

Наливаем цементно-песчаную стяжку. Если есть финансовая возможность, лучше применять специальную смесь - наливной пол, она крепче, лучше держится, лучше переносит нагрев, поверхность стяжки получается более гладкая. Нагревающий кабель не должен возвышаться над поверхностью стяжки. Это лучше проверить перед началом работ по заливке пола. Проведите правилом по установленным маячкам - нигде не должно цеплять. Подметите и загрунтуйте черновую стяжку, это удобнее сделать до монтажа тёплого пола. Непосредственно перед заливкой чистовой стяжки, обильно смочите выравнивающую стяжку водой.

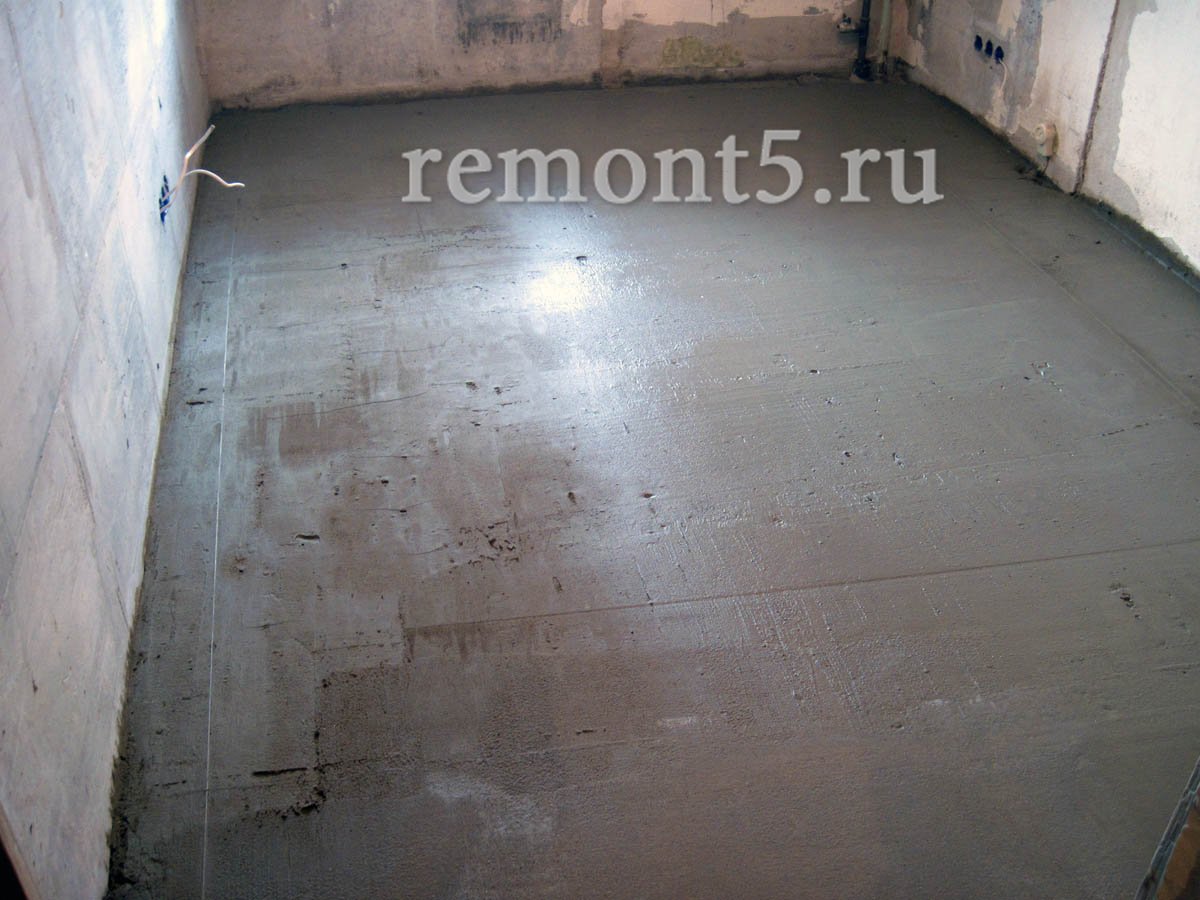

Не ходите по налитой чистовой стяжке хотя бы день, если она цементно-песчаная, то периодически смачивайте её водой во время высыхания, или застелите полиэтиленом.
